冷却プレート面に、水が上部から下部へ流れること(ワンパス)で最大20℃の温度差が得られます。
流量、出口温度、消費電力等がリアルタイムで確認できます。
開放型熱交換システムのため、凍結による事故がない。
ワンパスで約20℃の温度差が得られる。
構造がシンプルなため機器トラブルが起きたとしても、
迅速な修理対応が可能。
氷を形成させないで0.5℃～1℃の冷水が生成可能な画期的なチラーシステム。
OMAチラーは、水を上部に設けられたディストリビューターから
垂直に取り付けられた特殊冷却プレートの両面に流下させます。
水が薄い膜状になって冷却プレート上を流下するため、非常に高い冷却効果を得ることができます。
上から下への1回の通過で最大温度差（20℃→0.5℃）冷却が可能で、
しかも冷水出口温度は0.5℃～1℃が得られるのが最大の特徴です。
システム写真
内部側面写真

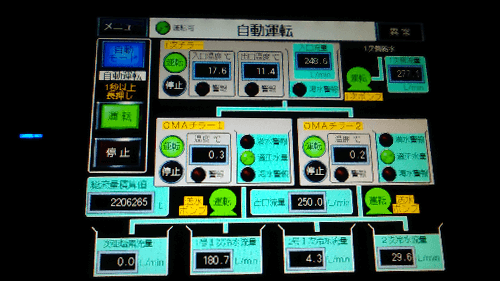

操作用画面写真
導入用途（食品関係）
乳業・製菓・製パン・飲料・冷食・食鳥食肉加工・製麺・豆腐・漬物・水産加工・加工食品・練り製品
酒造・惣菜加工・カット野菜等
対応地域
全国対応可能です。
下記地域の方もお気軽にお問い合わせください。
静岡県浜松市、静岡県磐田市、静岡県掛川市、静岡県袋井市、静岡県湖西市、静岡県御前崎市、静岡県菊川市、静岡県森町、静岡県静岡市、静岡県島田市、静岡県焼津市、静岡県藤枝市、静岡県牧之原市、静岡県吉田町、静岡県川根本町、静岡県沼津市、静岡県熱海市、静岡県三島市、静岡県富士宮市、静岡県伊東市、静岡県富士市、静岡県御殿場市、静岡県裾野市、静岡県伊豆市、静岡県伊豆の国市、静岡県函南町、静岡県清水町、静岡県長泉町、静岡県小山町、静岡県下田市、静岡県東伊豆町、静岡県河津町、静岡県南伊豆町、静岡県松崎町、静岡県西伊豆町
他チラーとの比較
| OMAチラー（プレート式） | 汎用チラー （シェルアンドチューブ式） |
|
| 最低出口水温 | 0.5℃～1℃ | カタログ上は5℃ 実用上は7℃～8℃（循環式） |
| 冷却温度の幅 | ワンパス（1通貨）で約20℃の温度差が得られる。 | カタログ上は5℃差 |
| 凍結による事故 | 熱交換器（プレート）が開放式なので 万一凍結しても問題はない。 |
凍結防止装置は設けてあるが、 万一凍結した場合は大事故につながる。 |
| 衛生上の問題 | 熱交部分及び外板部は、オールステンレス | 熱交部分の材質は銅合金、その他腐食され易い材料が多い。 |
| 洗浄の容易性 | 熱交部分及び外板部は、オールステンレス | 熱交部分の材質は銅合金、その他腐食され易い材料が多い。 |
冷水供給システム 選定パターン
| 型 | システム図 | 特徴 |
| A型 |  |
共水等20℃位の水を流入させ、 連続的に1℃～3℃の水として流下します。 負荷に使用された冷水は排水となる。 |
| B型 |  |
負荷で温度上昇した冷水を返水して、 必要な冷水温度に要冷却し、 負荷に循環供給する |
| C型 |  |
待機時間、設置環境等の関係で リザーバータンク内の水温が上昇する心配がある場合には 温度保持回路で自冷し、対応する。 |
搬入状況
搬入状況

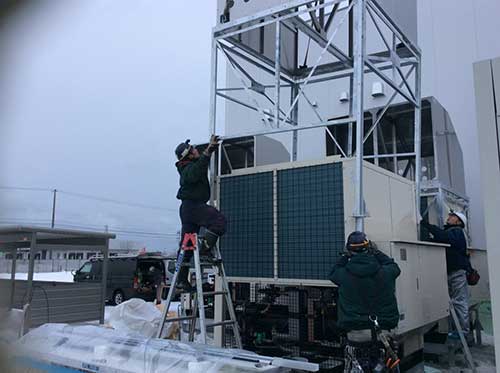

組立状況
冷凍機搬入
冷凍機搬入
冷凍機設置完了
配管状況
冷水配管保温
冷水槽廻り配管
OMAチラー
OMAチラー
操作盤
手元操作盤
手元操作盤
導入事例
OMAチラー導入事例を下記ページでご紹介しております。
納入先一覧
| 納入先 | 冷水温度条件（入口→出口） | 流量 | 方式 | 冷水 |
| 乳製品製造業 | 10℃→3℃ | 330L/分 | 浸水方式 コンベア | 循環 |
| 豆腐製造業 | 5℃→1℃ | 200L/分 | 浸水方式 コンベア | 循環 |
| 豆腐・豆腐加工食品製造業 | 4℃→1℃ | 310L/分 | 浸水方式 コンベア | 循環 |
| 天然調味料他食品製造業 | 10℃→5℃ | 233L/分、208L/分 | 浸水方式 コンベア | 循環 |
| フードサービス業 吉川工場 | 7.6℃→1℃ | 150L/分 | 浸水方式 | 循環 |
| 即席麺類他食品製造業 埼玉工場 | 18℃→2℃ | 40L/分×2 | 浸水方式 | 一通過 |
| 即席麺類他食品製造業 関東工場 | 22℃→0.5℃ | 45L/分 | 浸水方式 | 一通過 |
| 即席麺類他食品製造業 石狩工場 | 22℃→0.5℃ | 57L/分 | 浸水方式 | 一通過 |
| 冷凍食品製造業 | 25℃→2℃ | 95L/分 | 浸水方式 | 一通過 |
| 冷凍食品・缶詰他製造加工業 | 35℃→4℃ | 23L/分 | 浸水方式 | 一通過 |
| 生麺・茹麺・蒸麺製造業 | 17℃→1℃ | 116L/分 | 浸水方式 | 一通過 |
| 冷凍食品他食料品製造業 | 18℃→2℃ | 175L/分×2 | 浸水方式 | 一通過 |
| 麺類・関連食料品製造業 | 5.2℃→1℃ | 300L/分 | 浸水方式 | 循環 |
| 食鵜飼育・処理加工・販売業 | 19℃→0.5℃ | 190L/分 | 浸水方式 | 一通過 |
| カップスープ製造業 群馬工場 | 5℃→3℃ | 400L/分 | 牛乳タンクジャケット冷却 | 循環 |
| チルド食品製造販売業 | 17℃→0.5℃ | 37L/分 | 浸水方式 コンベア | 一通過 |
| ハム他食品製造業 小野工場 | 18℃→0.5℃ | 30L/分 | 浸水方式 | 一通過 |
| パン、菓子他製造業 | 3℃→0.5℃ | 140L/分 | 浸水方式 | 循環 |
| タマゴ加工品製造業 御殿場工場 | 1.67℃→0.5℃ | 3336L/分 | 浸水方式 | 循環 |
